मोटर चालित यात्रा डबल गर्डर गैन्ट्री क्रेन 40 टन 50 टन

मोटर चालित यात्रा 40 टन 5 0 टन डबल गर्डर गैन्ट्री क्रेन निर्माण

सामान्य परिचय:

गैन्ट्री क्रेन एक ब्रिज-टाइप क्रेन है जिसमें ब्रिज को ग्राउंड ट्रैक पर दोनों तरफ के आउटरिगर द्वारा सपोर्ट किया जाता है।संरचनात्मक रूप से, इसमें एक गैन्ट्री, एक गाड़ी चलाने का तंत्र, एक उत्थापन ट्रॉली और बिजली के पुर्जे होते हैं।कुछ गैन्ट्री क्रेन में केवल एक तरफ आउटरीगर होते हैं, और दूसरी तरफ वर्कशॉप या ट्रेस्टल पर समर्थित होते हैं, जिसे सेमी-गैन्ट्री क्रेन कहा जाता है।गैन्ट्री क्रेन (मुख्य बीम और अंत बीम सहित) के ऊपरी पुल फ्रेम, आउटरिगर्स, निचले बीम और अन्य भागों की रचना की जाती है।क्रेन की कार्य सीमा का विस्तार करने के लिए, मुख्य बीम एक कैंटिलीवर बनाने के लिए एक या दोनों तरफ आउटरिगर से आगे बढ़ सकता है।जिब के साथ एक उत्थापन ट्रॉली का उपयोग जिब की पिच और रोटेशन के माध्यम से क्रेन की ऑपरेटिंग रेंज का विस्तार करने के लिए भी किया जा सकता है।

सामान्य परिस्थितियों में, उठाने की क्षमता 50t से कम है, स्पैन 35m से कम है, और उपयोग के लिए कोई विशेष आवश्यकता नहीं है, एकल मुख्य बीम प्रकार का चयन किया जाना चाहिए।यदि गैन्ट्री लेग की चौड़ाई बड़ी होना आवश्यक है, काम करने की गति अधिक है, या भारी और लंबे टुकड़े अक्सर उठाए जाते हैं, तो डबल-गर्डर गैन्ट्री क्रेन का चयन किया जाना चाहिए।

विस्तार सुविधाएँ:

डिजाईन:कॉम्पैक्ट आयाम, कम वजन, संचालित करने में आसान और बनाए रखने में आसान, मॉड्यूलर डिजाइन घटकों के बीच सीधे फिट बैठता है।

मोटर्स:एक्सोन सुरुचिपूर्ण निरंतर कास्ट एल्यूमीनियम वर्गों, एकीकृत सुरक्षा ब्रेक इन्सुलेशन वर्ग एफ, आईपी54 सुरक्षा के साथ मजबूत बेलनाकार / शंक्वाकार रोटर पोल-चेंजिंग मोटर्स का उपयोग करता है।

गियर बॉक्स:केस-कठोर गियर, उच्च ग्रेड सतह के उपचार और स्थायी तेल / ग्रीस स्नेहन के साथ हल्के मिश्र धातु आवासों में प्रेसिजन फ्लैट हेलीकल / स्पर गियर इकाइयां।

ब्रेक:सिंगल / डुअल-डिस्क इलेक्ट्रोमैग्नेटिक डीसी ब्रेक जिसमें पावर फेल होने पर ऑटोमैटिक ब्रेकिंग की सुविधा होती है।पर्यावरणीय रूप से ध्वनि ब्रेक लाइनिंग लगभग के लिए डिज़ाइन किया गया।1 मिलियन ब्रेकिंग ऑपरेशन लंबे रखरखाव अंतराल की अनुमति देते हैं।

विद्युत पैनल:मॉड्यूलर डिजाइन, एक बहुत विस्तृत ऑपरेटिंग रेंज को कवर करता है।सिस्टम को स्थापना और रखरखाव और विश्वसनीय संचालन में आसानी के लिए डिज़ाइन किया गया है, जिसमें फ़्यूज़ रहित सर्किटरी, डक्टेड वायरिंग और गैर-स्क्रूड टर्मिनल हैं।अस्वीकार्य ओवरलोडिंग के खिलाफ प्रभावी सुरक्षा प्रदान करने के लिए प्रत्येक ड्राइव समूह मोटर अधिभार संरक्षण उपकरण से लैस है।

चित्र:असेंबली से पहले प्रत्येक घटक और भाग को अच्छी तरह से स्क्रब किया जाता है और प्राइमर के दो कोट के साथ पेंट किया जाता है और परीक्षण के बाद पॉलीमर आधारित त्वरित सुखाने वाले ऐक्रेलिक पॉलीकॉट पेंट के दो कोट होते हैं।

विशिष्ट तकनीकी पैरामीटर:

लाभ:

1. अत्यधिक कठोर बॉक्स गर्डर फ़्रेम

• कॉम्पैक्ट संरचना, अंतरिक्ष की बचत।

• सिंगल बॉक्स गर्डर, उन्नत वेल्डिंग तकनीक, आईएसओ मानक को अपनाएं।

• सामग्री Q235B (Fe37)।

• गर्डर और पैरों के बीच 10.9 क्लास हाई टेंशन बोल्ट माउटिंग, लाइफ टाइम सेफ्टी कनेक्शन।

• डबल निकला हुआ या सपाट पहिये, घर्षण-रोधी बियरिंग्स, सेलुलर बफ़र्स, पटरी से उतरने से बचाने वाले।

2. विश्वसनीय इलेक्ट्रिक ट्रॉली

• रस्सी ड्रम सामग्री Q235B, अधिक वास्तविक

• टिकाऊ रस्सी गाइड, लंबे जीवन की सेवा

• सीमा स्विच और अधिभार संरक्षण उपकरण आपको सुरक्षा बनाए रखने में मदद करते हैं

3. संचालन में आसान, सटीक स्थिति, अधिक सुरक्षा

• लिमिट स्विच - हुक के ओवर हॉस्टिंग और ओवर लोअरिंग को रोकने के लिए।

• पुश बटन स्टेशन - अतिरिक्त प्रकाश, आसान, संचालित करने में आसान।वायरलेस रेडियो रिमोट कंट्रोल भी अब आसानी से और व्यापक रूप से उपयोग किए जा रहे हैं।

• सॉफ्ट स्टार्ट्स - इलेक्ट्रिक / इलेक्ट्रॉनिक सॉफ्ट स्टार्ट मॉड्यूल विद्युत रूप से झटके मुक्त, कुशन और स्मूथ स्टार्ट प्राप्त करने के लिए लंबी यात्रा ड्राइव से जुड़े होते हैं।

• हैंड रेलिंग के साथ मेंटेनेंस प्लेटफॉर्म - गर्डर की आंशिक या पूरी लंबाई के साथ विस्तारित क्रेन का आसान, सरल और सुरक्षित रखरखाव।

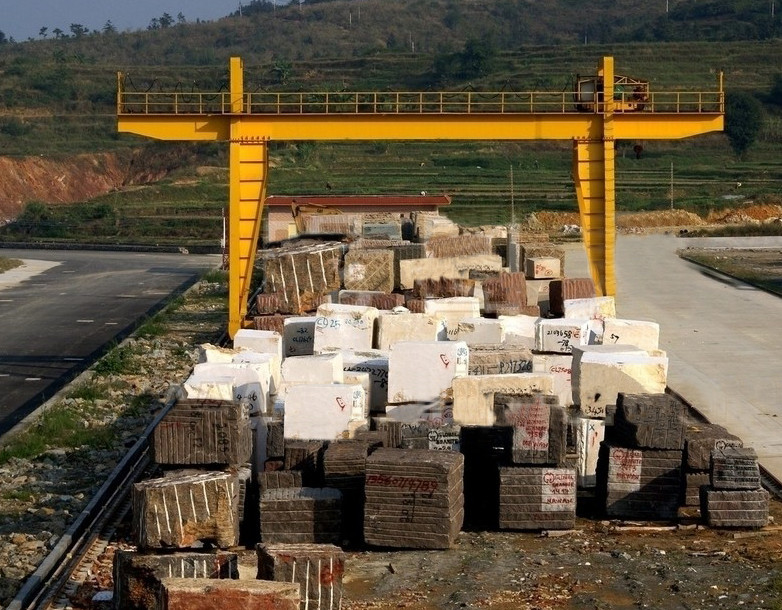

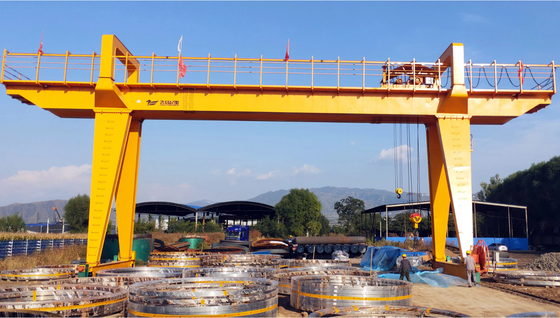

चित्रों:
