| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SANTO |
| प्रमाणन: | ISO, CE |
| मॉडल संख्या: | मिलीग्राम |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | USD6000-40000/set |
| पैकेजिंग विवरण: | उच्च गुणवत्ता वाले प्लाईवुड टोकरे, प्लास्टिक की फिल्मों या प्लास्टिक के बुने हुए कपड़े द्वारा पैक कि |
| प्रसव के समय: | 35-45 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000सेट/वर्ष |
| स्थिति: | नया | गारंटी: | 12 महीने |
|---|---|---|---|
| अवधि: | 7-35m | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, फील्ड इंस्टॉलेशन, कमीशनिंग और ट्रेनिंग, ऑनलाइन सपो |
| विशेषता: | गैन्ट्री क्रेन | मैक्स। सामान उठाने की ऊंचाई: | 6 मी ~ 30 मी |
| रेटेड उठाने का क्षण: | विभिन्न | मैक्स। भार उठाना: | 800T |
| प्रोडक्ट का नाम: | रेल गैन्ट्री क्रेन घुड़सवार | आवेदन: | कार्यशाला, गोदाम, पौधे, कारखाने, गोदाम और इतने पर |
| नियंत्रण रखने का तरीका: | वायरलेस रिमोट कंट्रोल, ग्राउंड कंट्रोल, पेंडेंट कंट्रोल | रेटेड लोडिंग क्षमता: | 1-800t |
| रंग: | पीला, लाल, या आवश्यकता के रूप में | शक्ति का स्रोत: | 3 चरण 380V 50 हर्ट्ज या अनुकूलित किया जा सकता है |
| बिजली की आपूर्ति: | 220V ~ 480V 50/60 हर्ट्ज | क्रेन सुविधा: | आसान संचालित गैन्ट्री क्रेन, पोर्टल क्रेन, गोलियत क्रेन |
| प्रकार: | हैवी ड्यूटी डबल गिरर्डर गैन्ट्री क्रेन | भारोत्तोलन तंत्र: | ओपन विंच ट्रॉली |
| उठाने की गति: | मानक या आवश्यकता के रूप में | मुख्य विद्युत भाग: | चिंट, या आवश्यकता के रूप में सीमेंस, श्नाइडर |
| हाई लाइट: | A3 A8 डबल गिरर्डर गैन्ट्री क्रेन,डबल गिरर्डर गैन्ट्री क्रेन GB5905,GB T14406 बॉक्स गिरर्डर क्रेन |
||

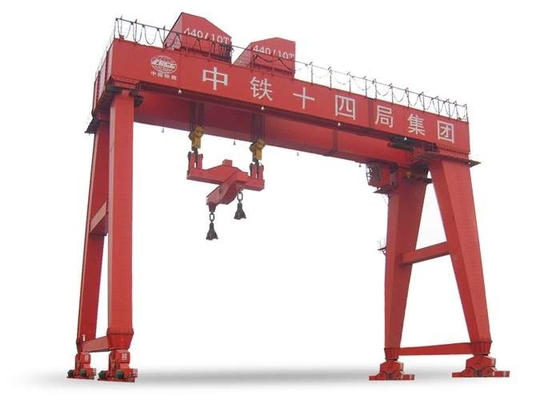

अच्छी स्थिरता डबल गिरर्डर गैन्ट्री क्रेन मजबूत असर क्षमता
विवरण:
डबल मेन गर्डर गैन्ट्री क्रेन में मजबूत असर क्षमता, बड़ी अवधि, अच्छी समग्र स्थिरता और कई किस्में होती हैं, लेकिन इसकी अपनी गुणवत्ता समान उठाने की क्षमता वाले सिंगल मेन गर्डर गैन्ट्री क्रेन से बड़ी होती है, और लागत भी अधिक होती है।मुख्य बीम की संरचना के अनुसार, इसे दो रूपों में विभाजित किया जा सकता है: बॉक्स बीम और ट्रस।आम तौर पर, एक बॉक्स के आकार की संरचना का उपयोग किया जाता है।
मुख्य बीम संरचना:
1. ट्रस बीम
कोण स्टील या आई-बीम द्वारा वेल्डेड संरचनात्मक रूप में कम लागत, हल्के वजन और अच्छी हवा प्रतिरोध के फायदे हैं।हालांकि, बड़ी संख्या में वेल्डिंग बिंदुओं और ट्रस के दोषों के कारण, ट्रस बीम में बड़े विक्षेपण, कम कठोरता, अपेक्षाकृत कम विश्वसनीयता और वेल्डिंग बिंदुओं के लगातार निरीक्षण के नुकसान भी होते हैं।यह कम सुरक्षा आवश्यकताओं और छोटी उठाने की क्षमता वाले स्थानों के लिए उपयुक्त है।
2. बॉक्स गर्डर
स्टील प्लेट को एक बॉक्स-प्रकार की संरचना में वेल्डेड किया जाता है, जिसमें उच्च सुरक्षा और उच्च कठोरता की विशेषताएं होती हैं।आम तौर पर बड़े टन भार और सुपर टन भार गैन्ट्री क्रेन के लिए उपयोग किया जाता है।बॉक्स गर्डर में उच्च लागत, भारी आत्म-वजन और खराब हवा प्रतिरोध के नुकसान भी हैं।
तकनीकी विनिर्देश:
| उठाने की क्षमता | टी | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | |||||||||
| कार्य कर्तव्य | आईएसओ | ए3-ए8 | ||||||||||||||
| अवधि | एम | 7-35, अनुकूलित | ||||||||||||||
| सामान उठाने की ऊंचाई | मुख्य हुक | एम | 10 | 1 1 | 10 | 1 1 | 10 | 1 1 | 10 | 1 1 | 10 | 1 1 | 10 | 12 | ||
| औक्स।अंकुड़ा | 10.275,11.275 | 10.446,11.446 | 10.73 | 11.73 | 10.918 | 12.918 | ||||||||||
| स्पीड | उठाने की | मुख्य | मी/मिनट | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |||||||
| औक्स। | 14.6 | 15.4 | 15.4 | 10.4 | ||||||||||||
| ट्रॉली यात्रा | 37.3 | 35.6 | 36.6 | 37 | 36 | |||||||||||
| क्रेन यात्रा | 37.3 | 39.7 | 40.1 | 39.7 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | |||||||
| अनुशंसित पूंछ | 43 किग्रा / मी | 43 किग्रा / मी या QU70 | ||||||||||||||
| बिजली की आपूर्ति | 3-चरण 380V 50HZ, या ग्राहकों की आवश्यकता के रूप में | |||||||||||||||
कैसे चुने:
1. गैन्ट्री क्रेन का चयन
सामान्य गैन्ट्री क्रेन के लिए GB/T14406-1993 और GB5905-86 के प्रासंगिक नियमों का पालन करें।
सामान्य परिस्थितियों में, उठाने की क्षमता 50 टन से कम है, अवधि 35 मीटर से कम है, और उपयोग के लिए कोई विशेष आवश्यकता नहीं है, एकल मुख्य बीम प्रकार का चयन किया जाना चाहिए।यदि गैन्ट्री लेग की चौड़ाई बड़ी होने की आवश्यकता है, काम करने की गति अधिक है, या भारी और लंबे टुकड़े अक्सर उठाए जाते हैं, तो डबल-गर्डर गैन्ट्री क्रेन का चयन किया जाना चाहिए।
2. अवधि और ब्रैकट लंबाई
गैन्ट्री क्रेन की अवधि क्रेन की गुणवत्ता को प्रभावित करने वाला एक महत्वपूर्ण कारक है।चयन में, उपकरण उपयोग की शर्तों को पूरा करने और अवधि श्रृंखला मानकों को पूरा करने के आधार पर अवधि को कम किया जाना चाहिए।
3. व्हीलबेस निर्धारित करने का सिद्धांत
(ए) यह क्रेन ट्रैक की दिशा में गैन्ट्री की स्थिरता आवश्यकताओं को पूरा कर सकता है;
(बी) माल के समग्र आयाम आउटरिगर के फ्लैट स्टील फ्रेम से आसानी से गुजरने में सक्षम होना चाहिए;
(सी) ध्यान दें कि व्हीलबेस बी स्पैन एस के समानुपाती है। आम तौर पर, व्हीलबेस बी = (1 / 4-1 / 6) एस।
4. गैन्ट्री क्रेन रिक्ति का आकार निर्धारित किया जाता है
काम के दौरान, गैन्ट्री क्रेन के बाहरी आयामों और यार्ड में माल और परिवहन वाहनों के पारित होने के बीच एक निश्चित मात्रा में जगह होनी चाहिए ताकि लोडिंग और अनलोडिंग संचालन को सुविधाजनक बनाया जा सके।स्पैन के भीतर लोडिंग और अनलोडिंग करते समय, सामान्य परिवहन वाहन को डोर लेग से 0.7 मीटर से अधिक की दूरी रखनी चाहिए।जब स्प्रेडर काम नहीं कर रहा है, तो परिवहन वाहन से 0.5 मीटर से अधिक की दूरी होनी चाहिए, और जब सामान दरवाजे के पैरों से गुजरता है, तो 0.5 मीटर से अधिक की दूरी होनी चाहिए।
आवेदन:

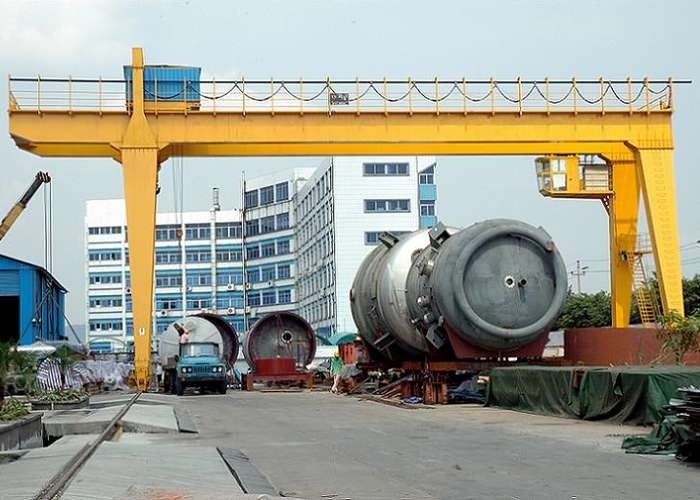

डबल गर्डर गैन्ट्री क्रेन मुख्य रूप से स्टील, वन उत्पाद, इंटरमॉडल, बायोमास / पेलेट, कंक्रीट वेयरहाउस, रेलवे स्टेशन, स्टॉक यार्ड और शिपयार्ड, और कई अन्य उद्योगों में उपयोग किया जाता है।
वितरण:
नीचे दी गई विस्तृत जानकारी के साथ अपनी जांच प्राप्त करने की प्रतीक्षा कर रहे हैं:
1. बॉक्सिंग टाइप या ट्रस्ड?प्रारूप?(सिंगल गर्डर, डबल गर्डर या सिफारिश के अनुसार)
2. एसडब्ल्यूएल/लोड क्षमता :?
3. अवधि :?
4. लिफ्ट की ऊँचाई :?
5. कैंटिलीवर चाहिए, जरूरत पड़ने पर कब तक :?
6. मानक वोल्टेज: 380V 50 हर्ट्ज, 3 पी, एसी, क्या यह ठीक है?
7. गति के लिए अनुरोध: ?
8. क्या हमें रेल प्रणाली और बिजली आपूर्ति प्रदान करने की आवश्यकता है?यदि आवश्यकता हो, तो कृपया हमें लंबी क्रेन यात्रा दूरी बताएं!
9. आपका बंदरगाह?हम शिपमेंट के लिए सबसे कम कीमत की जांच करते हैं, फिर आप बहुत सटीक तुलना कर सकते हैं।
