सीई इलेक्ट्रिक ए 5 16 / 3.2 टी डबल गर्डर गैन्ट्री क्रेन 5.9-11.3 मीटर / न्यूनतम उठाने की गति

हेवी ड्यूटी इलेक्ट्रिक डबल गर्डर गैन्ट्री क्रेन सीई प्रमाणन:

सामान्य विवरण:

गैन्ट्री क्रेन एक पुल-प्रकार की क्रेन है जिसमें पुल को दोनों तरफ आउटरिगर के माध्यम से ग्राउंड ट्रैक पर सहारा दिया जाता है।संरचना में, इसमें गैन्ट्री, कार्ट रनिंग मैकेनिज्म, लिफ्टिंग ट्रॉली और इलेक्ट्रिकल पार्ट्स होते हैं।कुछ गैन्ट्री क्रेन में केवल एक तरफ आउटरिगर होते हैं, और दूसरी तरफ फैक्ट्री बिल्डिंग या ट्रेस्टल पर समर्थित होता है, जिसे सेमी-गैन्ट्री क्रेन कहा जाता है।गैन्ट्री क्रेन का ऊपरी पुल फ्रेम (मुख्य बीम और अंत बीम सहित), आउटरिगर, निचला बीम और अन्य भाग।क्रेन की कार्य सीमा का विस्तार करने के लिए, मुख्य गर्डर आउटरिगर से परे एक या दोनों तरफ एक ब्रैकट बनाने के लिए विस्तार कर सकता है।एक जिब के साथ एक उत्थापन ट्रॉली का भी उपयोग किया जा सकता है, और क्रेन की ऑपरेटिंग रेंज को जिब की पिचिंग और रोटेशन के माध्यम से विस्तारित किया जा सकता है।

हुक के साथ डबल गर्डर गैन्ट्री क्रेन को सामान्य उठाने और उतारने के कार्यों को करने के लिए गोदाम या रेलवे के बाहर लगाया जाता है।

इस प्रकार की क्रेन पुल, सहायक पैर, क्रेन यात्रा तंत्र, मजबूत उठाने वाली चरखी के साथ ट्रॉली, बिजली के उपकरण और नियंत्रण प्रणाली से बना है।

अपने भारी शुल्क डिजाइन के रूप में, इसका व्यापक रूप से सभी प्रकार के औद्योगिक क्षेत्र में उपयोग किया जा सकता है।अपने भारी शुल्क डिजाइन के रूप में, इसका व्यापक रूप से सभी प्रकार के औद्योगिक क्षेत्र में उपयोग किया जा सकता है।

डबल गर्डर गैन्ट्री क्रेन के लाभ:

• चूंकि गैन्ट्री क्रेन ओवरहेड रनवे के बजाय जमीन पर सवारी करते हैं, इसलिए उन्हें रनवे संरचना की आवश्यकता नहीं होती है।
• न ही उन्हें आमतौर पर ठोस नींव की आवश्यकता होती है।
• उनकी स्थापना तेज और सरल है।
• गैन्ट्री क्रेन कभी-कभी पर्यावरण के अनुसार ब्रिज क्रेन की तुलना में महत्वपूर्ण लागत बचत प्रदान कर सकते हैं।
• सरल और कॉम्पैक्ट संरचना
• हल्का वजन
• स्थिर प्रदर्शन
• आसान रखरखाव
• कम अपव्यय

तकनीकी पैमाने:

मुख्य बीम संरचना:

1. ट्रस बीम
कोण स्टील या आई-बीम द्वारा वेल्डेड संरचनात्मक रूप में कम लागत, हल्के वजन और अच्छी हवा प्रतिरोध के फायदे हैं।हालांकि, बड़ी संख्या में वेल्डिंग बिंदुओं और ट्रस के दोषों के कारण, ट्रस बीम में बड़े विक्षेपण, कम कठोरता, अपेक्षाकृत कम विश्वसनीयता और वेल्डिंग बिंदुओं के लगातार निरीक्षण के नुकसान भी होते हैं।यह कम सुरक्षा आवश्यकताओं और छोटी उठाने की क्षमता वाले स्थानों के लिए उपयुक्त है।


2. बॉक्स गर्डर
स्टील प्लेट को एक बॉक्स-प्रकार की संरचना में वेल्डेड किया जाता है, जिसमें उच्च सुरक्षा और उच्च कठोरता की विशेषताएं होती हैं।आम तौर पर बड़े टन भार और सुपर टन भार गैन्ट्री क्रेन के लिए उपयोग किया जाता है।बॉक्स गर्डर में उच्च लागत, भारी आत्म-वजन और खराब हवा प्रतिरोध के नुकसान भी हैं।

कैसे चुने:

1. गैन्ट्री क्रेन का चयन


2. अवधि और ब्रैकट लंबाई


3. व्हीलबेस निर्धारित करने का सिद्धांत


4. गैन्ट्री क्रेन रिक्ति का आकार निर्धारित किया जाता है

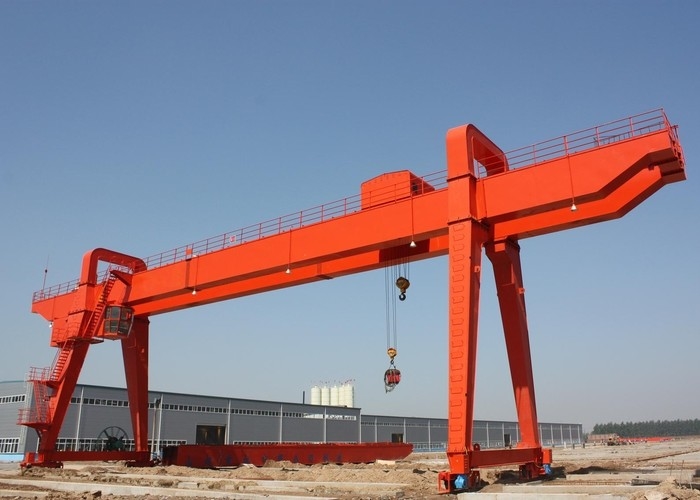

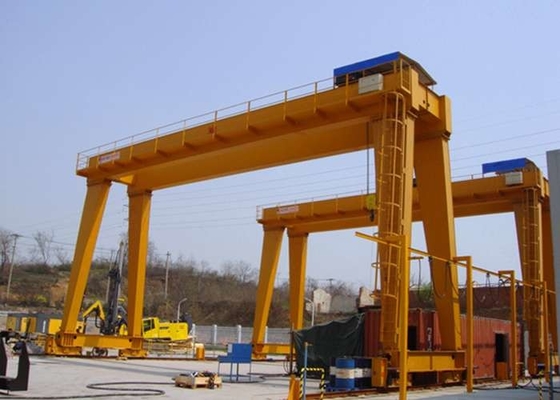

डबल गिरर्डर गैन्ट्री क्रेन विवरण:
