आउटडोर ग्रेनाइट और मार्बल स्टोन लिफ्टिंग के लिए 32ton डबल गिरर्डर गैन्ट्री क्रेन्स

32ton डबल गिरर्डर गैन्ट्री क्रेन ग्रेनाइट और मार्बल स्टोन लिफ्टिंग आउटडोर उपयोग के लिए:

सामान्य परिचय:

गैन्ट्री क्रेन एक पुल-प्रकार की क्रेन है जिसमें पुल को दोनों तरफ आउटरिगर द्वारा ग्राउंड ट्रैक पर सहारा दिया जाता है।संरचनात्मक रूप से, इसमें एक गैन्ट्री, एक गाड़ी चलाने की व्यवस्था, एक उत्थापन ट्रॉली और बिजली के पुर्जे होते हैं।कुछ गैन्ट्री क्रेन में केवल एक तरफ आउटरिगर होते हैं, और दूसरी तरफ वर्कशॉप या ट्रेस्टल पर समर्थित होता है, जिसे सेमी-गैन्ट्री क्रेन कहा जाता है।गैन्ट्री क्रेन के ऊपरी पुल फ्रेम (मुख्य बीम और अंत बीम सहित), आउटरिगर, निचले बीम और अन्य भागों की रचना की जाती है।क्रेन की कार्य सीमा का विस्तार करने के लिए, मुख्य बीम एक ब्रैकट बनाने के लिए आउटरिगर से एक या दोनों तरफ तक बढ़ सकता है।जिब के साथ उत्थापन ट्रॉली का उपयोग जिब की पिच और रोटेशन के माध्यम से क्रेन की परिचालन सीमा का विस्तार करने के लिए भी किया जा सकता है।

सामान्य परिस्थितियों में, उठाने की क्षमता 50 टन से कम है, अवधि 35 मीटर से कम है, और उपयोग के लिए कोई विशेष आवश्यकता नहीं है, एकल मुख्य बीम प्रकार का चयन किया जाना चाहिए।यदि गैन्ट्री लेग की चौड़ाई बड़ी होने की आवश्यकता है, काम करने की गति अधिक है, या भारी और लंबे टुकड़े अक्सर उठाए जाते हैं, तो डबल-गर्डर गैन्ट्री क्रेन का चयन किया जाना चाहिए।

विस्तार से विशेषताएं:

डिजाईन:कॉम्पैक्ट आयाम, कम वजन, संचालित करने में आसान और बनाए रखने में आसान, घटकों के बीच सीधे फिट के साथ मॉड्यूलर डिजाइन।

मोटर्स:एक्सॉन सुरुचिपूर्ण निरंतर कास्ट एल्यूमीनियम वर्गों, एकीकृत सुरक्षा ब्रेक इन्सुलेशन वर्ग एफ, आईपी 54 सुरक्षा के साथ मजबूत बेलनाकार / शंक्वाकार रोटर पोल-चेंजिंग मोटर्स का उपयोग करता है।

गियर बॉक्स:केस-कठोर गियर, उच्च ग्रेड सतह उपचार और स्थायी तेल / ग्रीस स्नेहन के साथ हल्के मिश्र धातु आवासों में सटीक फ्लैट पेचदार / स्पर गियर इकाइयां।

ब्रेक:सिंगल / डुअल-डिस्क इलेक्ट्रोमैग्नेटिक डीसी ब्रेक बिजली की विफलता पर स्वचालित ब्रेकिंग की विशेषता है।लगभग के लिए डिज़ाइन की गई पर्यावरणीय रूप से ध्वनि ब्रेक लाइनिंग।1 मिलियन ब्रेकिंग ऑपरेशन लंबे रखरखाव अंतराल की अनुमति देते हैं।

विद्युत पैनल:मॉड्यूलर डिजाइन, एक बहुत विस्तृत ऑपरेटिंग रेंज को कवर करता है।सिस्टम को स्थापना और रखरखाव में आसानी और विश्वसनीय संचालन के लिए डिज़ाइन किया गया है, जिसमें फ्यूज कम सर्किटरी, डक्टेड वायरिंग और गैर-स्क्रूड टर्मिनल हैं।अस्वीकार्य ओवरलोडिंग के खिलाफ प्रभावी सुरक्षा प्रदान करने के लिए प्रत्येक ड्राइव समूह मोटर अधिभार संरक्षण उपकरण से लैस है।

चित्र:प्रत्येक घटक और भाग को असेंबली से पहले प्राइमर के दो कोट और परीक्षण के बाद *पॉलीमर आधारित त्वरित सुखाने वाले ऐक्रेलिक पॉलीकॉट पेंट के दो कोटों के साथ अच्छी तरह से स्क्रब और पेंट किया जाता है।

विशिष्ट तकनीकी पैरामीटर:

लाभ:

1. अत्यंत कठोर बॉक्स गर्डर फ़्रेम

• कॉम्पैक्ट संरचना, अंतरिक्ष की बचत।

• सिंगल बॉक्स गर्डर, उन्नत वेल्डिंग तकनीक, आईएसओ मानक को अनुकूलित करें।

• सामग्री Q235B (Fe37)।

• 10.9 वर्ग उच्च तनाव बोल्ट गर्डर और पैरों के बीच माउटिंग, लाइफ टाइम सेफ्टी कनेक्शन।

• डबल फ्लैंग्ड या फ्लैट व्हील्स, एंटी-फ्रिक्शन बियरिंग्स, सेल्युलर बफ़र्स, डिरेलमेंट प्रोटेक्टर्स।

2. वास्तविक इलेक्ट्रिक ट्रॉली

• रस्सी ड्रम सामग्री Q235B, अधिक वास्तविक

• टिकाऊ रस्सी गाइड, लंबे जीवन की सेवा

• लिमिट स्विच और ओवरलोड प्रोटेक्शन डिवाइस आपको सुरक्षा बनाए रखने में मदद करते हैं

3. ऑपरेशन में आसान, सटीक स्थिति, अधिक सुरक्षा

• सीमा स्विच - हुक के ऊपर उठाने और कम करने से रोकने के लिए।

• पुश बटन स्टेशन - अतिरिक्त प्रकाश, आसान, संचालित करने में आसान।वायरलेस रेडियो रिमोट कंट्रोल भी अब आसानी से और व्यापक रूप से उपयोग किए जा रहे हैं।

• सॉफ्ट स्टार्ट्स - इलेक्ट्रिक/इलेक्ट्रॉनिक सॉफ्ट स्टार्ट मॉड्यूल्स इलेक्ट्रिक रूप से लॉन्ग ट्रैवल ड्राइव्स से जुड़े होते हैं, जिससे जर्क फ्री, कुशन्ड और स्मूद स्टार्ट हासिल होता है।

• हाथ की रेलिंग के साथ रखरखाव मंच - क्रेन का आसान, सरल और सुरक्षित रखरखाव आंशिक रूप से या गर्डर की पूरी लंबाई के साथ बढ़ाया गया।

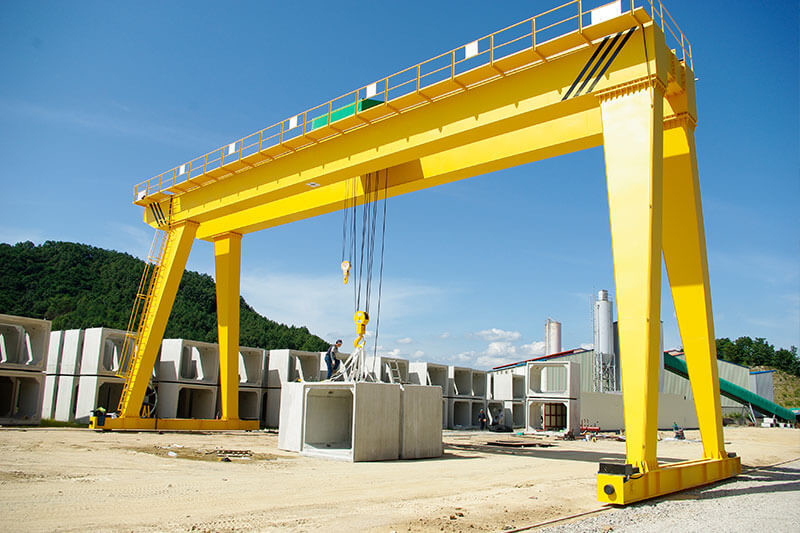

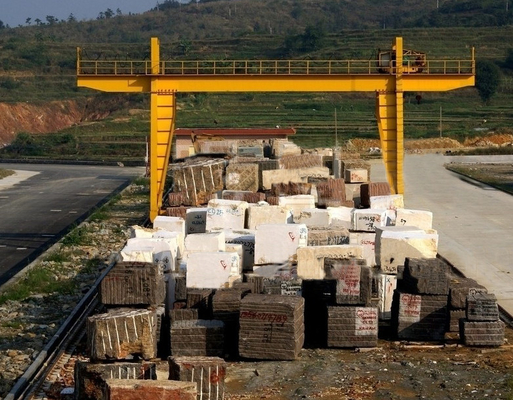

चित्रों:
