ट्रस टाइप इलेक्ट्रिक होइस्ट ट्रैवलिंग गैन्ट्री क्रेन सिंगल गर्डर पेंडेंट कंट्रोल

सिंगल गर्डर या बीम पेंडेंट लाइन कंट्रोल ट्रस टाइप इलेक्ट्रिक होइस्ट ट्रैवलिंग गैन्ट्री क्रेन

विवरण:

गैन्ट्री क्रेन एक पुल-प्रकार की क्रेन है जिसमें पुल को दोनों तरफ आउटरिगर के माध्यम से ग्राउंड ट्रैक पर सहारा दिया जाता है।संरचना में, इसमें गैन्ट्री, कार्ट रनिंग मैकेनिज्म, लिफ्टिंग ट्रॉली और इलेक्ट्रिकल पार्ट्स होते हैं।कुछ गैन्ट्री क्रेन में केवल एक तरफ आउटरिगर होते हैं, और दूसरी तरफ फैक्ट्री बिल्डिंग या ट्रेस्टल पर समर्थित होता है, जिसे सेमी-गैन्ट्री क्रेन कहा जाता है।गैन्ट्री क्रेन का ऊपरी पुल फ्रेम (मुख्य बीम और अंत बीम सहित), आउटरिगर, निचला बीम और अन्य भाग।क्रेन की कार्य सीमा का विस्तार करने के लिए, मुख्य गर्डर आउटरिगर से परे एक या दोनों तरफ एक ब्रैकट बनाने के लिए विस्तार कर सकता है।जिब के साथ उत्थापन ट्रॉली का उपयोग जिब की पिच और रोटेशन के माध्यम से क्रेन की परिचालन सीमा का विस्तार करने के लिए भी किया जा सकता है।

तकनीकी विनिर्देश:

कैसे चुने:

1. गैन्ट्री क्रेन का चयन
सामान्य गैन्ट्री क्रेन के लिए GB/T14406-1993 और GB5905-86 के प्रासंगिक नियमों का पालन करें।
सामान्य परिस्थितियों में, उठाने की क्षमता 50 टन से कम है, अवधि 35 मीटर से कम है, और उपयोग के लिए कोई विशेष आवश्यकता नहीं है, एकल मुख्य बीम प्रकार का चयन किया जाना चाहिए।यदि गैन्ट्री लेग की चौड़ाई बड़ी होने की आवश्यकता है, काम करने की गति अधिक है, या भारी और लंबे टुकड़े अक्सर उठाए जाते हैं, तो डबल-गर्डर गैन्ट्री क्रेन का चयन किया जाना चाहिए।

2. अवधि और ब्रैकट लंबाई
गैन्ट्री क्रेन की अवधि क्रेन की गुणवत्ता को प्रभावित करने वाला एक महत्वपूर्ण कारक है।चयन में, उपकरण उपयोग की शर्तों को पूरा करने और अवधि श्रृंखला मानकों को पूरा करने के आधार पर अवधि को कम किया जाना चाहिए।

3. व्हीलबेस निर्धारित करने का सिद्धांत
(ए) यह क्रेन ट्रैक की दिशा में गैन्ट्री की स्थिरता आवश्यकताओं को पूरा कर सकता है;
(बी) माल के समग्र आयाम आउटरिगर के फ्लैट स्टील फ्रेम से आसानी से गुजरने में सक्षम होना चाहिए;
(सी) ध्यान दें कि व्हीलबेस बी स्पैन एस के समानुपाती है। आम तौर पर, व्हीलबेस बी = (1 / 4-1 / 6) एस।

4. गैन्ट्री क्रेन रिक्ति का आकार निर्धारित किया जाता है
काम के दौरान, गैन्ट्री क्रेन के बाहरी आयामों और यार्ड में माल और परिवहन वाहनों के पारित होने के बीच एक निश्चित मात्रा में जगह होनी चाहिए ताकि लोडिंग और अनलोडिंग संचालन को सुविधाजनक बनाया जा सके।स्पैन के भीतर लोडिंग और अनलोडिंग करते समय, सामान्य परिवहन वाहन को डोर लेग से 0.7 मीटर से अधिक की दूरी रखनी चाहिए।जब स्प्रेडर काम नहीं कर रहा है, तो परिवहन वाहन से 0.5 मीटर से अधिक की दूरी होनी चाहिए, और जब सामान दरवाजे के पैरों से गुजरता है, तो 0.5 मीटर से अधिक की दूरी होनी चाहिए।

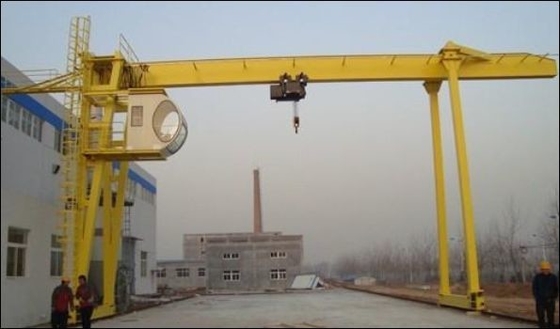

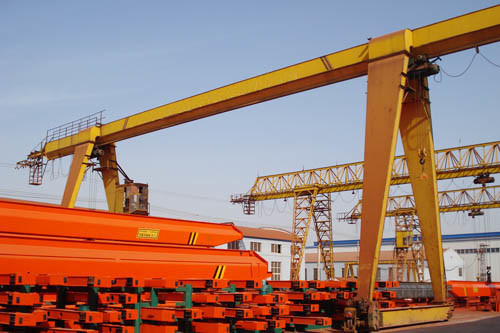

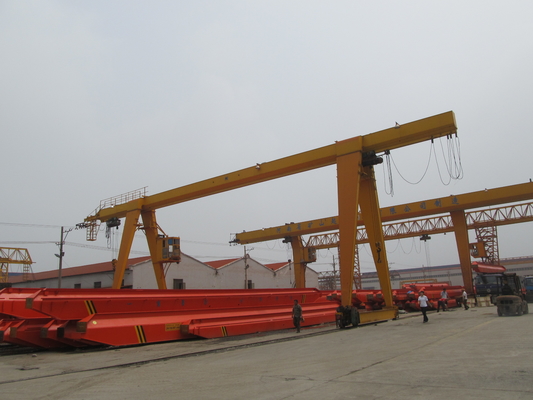

क्रेन तस्वीरें:
