| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SANTO |
| प्रमाणन: | ISO, CE |
| मॉडल संख्या: | एमएच, बीएमएच, एमएचएल, एमडीजी |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | USD2000-10000/set |
| पैकेजिंग विवरण: | उच्च गुणवत्ता वाले प्लाईवुड टोकरे, प्लास्टिक की फिल्मों या प्लास्टिक के बुने हुए कपड़े द्वारा पैक कि |
| प्रसव के समय: | 15-30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000सेट/वर्ष |
| स्थिति: | नया | गारंटी: | 12 महीने |
|---|---|---|---|
| अवधि: | 7.5-35m | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, फील्ड इंस्टॉलेशन, कमीशनिंग और ट्रेनिंग, ऑनलाइन सपो |
| विशेषता: | गैन्ट्री क्रेन | मैक्स। सामान उठाने की ऊंचाई: | 6 मी ~ 30 मी |
| रेटेड उठाने का क्षण: | विभिन्न | मैक्स। भार उठाना: | 1-20t, अधिकतम 32t |
| प्रोडक्ट का नाम: | ग्राउंड ट्रैवलिंग गैन्ट्री क्रेन | आवेदन: | कार्यशाला, गोदाम, पौधे, कारखाने, गोदाम और इतने पर |
| नियंत्रण रखने का तरीका: | वायरलेस रिमोट कंट्रोल, ग्राउंड कंट्रोल, पेंडेंट कंट्रोल | रेटेड लोडिंग क्षमता: | 1-20t |
| रंग: | पीला, लाल, या आवश्यकता के रूप में | शक्ति का स्रोत: | 3 चरण 380V 50 हर्ट्ज या अनुकूलित किया जा सकता है |
| बिजली की आपूर्ति: | 220V ~ 480V 50/60 हर्ट्ज | क्रेन सुविधा: | आसान संचालित गर्डर ब्रिज क्रेन, सिंगल गर्डर ओवरहेड क्रेन, ईओटी क्रेन, 7.5 टन ओवरहेड क्रेन |
| प्रकार: | लहरा सिंगल गर्डर ब्रिज क्रेन, सिंगल गर्डर ओवरहेड क्रेन, 10 टन ओवरहेड क्रेन | भारोत्तोलन तंत्र: | बिजली चढ़ाना |
| उठाने की गति: | 0~8मी/मिनट | मुख्य विद्युत भाग: | चिंट, या आवश्यकता के रूप में सीमेंस, श्नाइडर |
| हाई लाइट: | ट्रस बीम सिंगल गर्डर गैन्ट्री क्रेन,7M स्पैन गैन्ट्री क्रेन 10 टन,40M स्पैन ट्रस गैन्ट्री क्रेन |
||
सीमेंट प्लांट के लिए ट्रस बीम टाइप सिंगल गर्डर गैन्ट्री क्रेन 10 टन
विवरण:
गैन्ट्री क्रेन एक पुल-प्रकार की क्रेन है जिसमें पुल को दोनों तरफ आउटरिगर के माध्यम से ग्राउंड ट्रैक पर सहारा दिया जाता है।संरचना में, इसमें गैन्ट्री, कार्ट रनिंग मैकेनिज्म, लिफ्टिंग ट्रॉली और इलेक्ट्रिकल पार्ट्स होते हैं।कुछ गैन्ट्री क्रेन में केवल एक तरफ आउटरिगर होते हैं, और दूसरी तरफ फैक्ट्री बिल्डिंग या ट्रेस्टल पर समर्थित होता है, जिसे सेमी-गैन्ट्री क्रेन कहा जाता है।गैन्ट्री क्रेन का ऊपरी पुल फ्रेम (मुख्य बीम और अंत बीम सहित), आउटरिगर, निचला बीम और अन्य भाग।क्रेन की कार्य सीमा का विस्तार करने के लिए, मुख्य गर्डर आउटरिगर से परे एक या दोनों तरफ एक ब्रैकट बनाने के लिए विस्तार कर सकता है।जिब के साथ उत्थापन ट्रॉली का उपयोग जिब की पिच और रोटेशन के माध्यम से क्रेन की परिचालन सीमा का विस्तार करने के लिए भी किया जा सकता है।
तकनीकी विनिर्देश:
| क्षमता | टन | 3 | 5 | 10 | 16 | 20 | ||
| अवधि | एम | आवश्यकता अनुसार 7, 10, 16,20,24,30, 35, 40 | ||||||
| प्रचालन की विधि | प्रेस बटन / केबिन / रिमोट के साथ पेंडेंट लाइन | |||||||
| स्पीड | उठाने की | मी/मिनट | 8,8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| क्रॉस यात्रा | 20 | 20 | 20 | 20 | 20 | |||
| लंबी यात्रा | ज़मीन | 20 | 20 | 20 | 20 | 20 | ||
| केबिन | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| मोटर | उठाने की | प्रकार / किलोवाट |
ZD41-4 / 4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| क्रॉस यात्रा | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | वाईजेडडी-4/0.84 | |||
| लंबी यात्रा | ज़मीन |
ZDY21-4/0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6/6.32 YZR160M2-6 / 8.52 |
YZR160M1-6/6.32 YZR160M2-6 / 8.52 |
||
| केबिन |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 YZR160M2 |
YZR160M2-6 / 8.52 YZR160L2-6 / 112 |
YZR160M2-6 / 8.52 YZR160L2-6 / 112 |
|||
| बिजली चढ़ाना | नमूना | सीडी1/एमडी1 | सीडी1/एमडी1 | सीडी1/एमडी1 | सीडी1 | कोर्ट | ||
| सामान उठाने की ऊंचाई | एम | 6,9,12,18,24,30 | ||||||
| कार्य कर्तव्य | ए3 | |||||||
| बिजली की आपूर्ति | 380V 50HZ 3phase एसी (आपकी मांग के अनुसार) | |||||||
कैसे चुने:
1. गैन्ट्री क्रेन का चयन
सामान्य गैन्ट्री क्रेन के लिए GB/T14406-1993 और GB5905-86 के प्रासंगिक नियमों का पालन करें।
सामान्य परिस्थितियों में, उठाने की क्षमता 50 टन से कम है, अवधि 35 मीटर से कम है, और उपयोग के लिए कोई विशेष आवश्यकता नहीं है, एकल मुख्य बीम प्रकार का चयन किया जाना चाहिए।यदि गैन्ट्री लेग की चौड़ाई बड़ी होने की आवश्यकता है, काम करने की गति अधिक है, या भारी और लंबे टुकड़े अक्सर उठाए जाते हैं, तो डबल-गर्डर गैन्ट्री क्रेन का चयन किया जाना चाहिए।
2. अवधि और ब्रैकट लंबाई
गैन्ट्री क्रेन की अवधि क्रेन की गुणवत्ता को प्रभावित करने वाला एक महत्वपूर्ण कारक है।चयन में, उपकरण उपयोग की शर्तों को पूरा करने और अवधि श्रृंखला मानकों को पूरा करने के आधार पर अवधि को कम किया जाना चाहिए।
3. व्हीलबेस निर्धारित करने का सिद्धांत
(ए) यह क्रेन ट्रैक की दिशा में गैन्ट्री की स्थिरता आवश्यकताओं को पूरा कर सकता है;
(बी) माल के समग्र आयाम आउटरिगर के फ्लैट स्टील फ्रेम से आसानी से गुजरने में सक्षम होना चाहिए;
(सी) ध्यान दें कि व्हीलबेस बी स्पैन एस के समानुपाती है। आम तौर पर, व्हीलबेस बी = (1 / 4-1 / 6) एस।
4. गैन्ट्री क्रेन रिक्ति का आकार निर्धारित किया जाता है
काम के दौरान, गैन्ट्री क्रेन के बाहरी आयामों और यार्ड में माल और परिवहन वाहनों के पारित होने के बीच एक निश्चित मात्रा में जगह होनी चाहिए ताकि लोडिंग और अनलोडिंग संचालन को सुविधाजनक बनाया जा सके।स्पैन के भीतर लोडिंग और अनलोडिंग करते समय, सामान्य परिवहन वाहन को डोर लेग से 0.7 मीटर से अधिक की दूरी रखनी चाहिए।जब स्प्रेडर काम नहीं कर रहा है, तो परिवहन वाहन से 0.5 मीटर से अधिक की दूरी होनी चाहिए, और जब सामान दरवाजे के पैरों से गुजरता है, तो 0.5 मीटर से अधिक की दूरी होनी चाहिए।

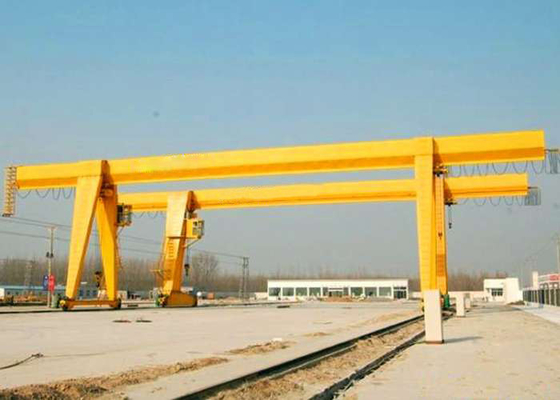

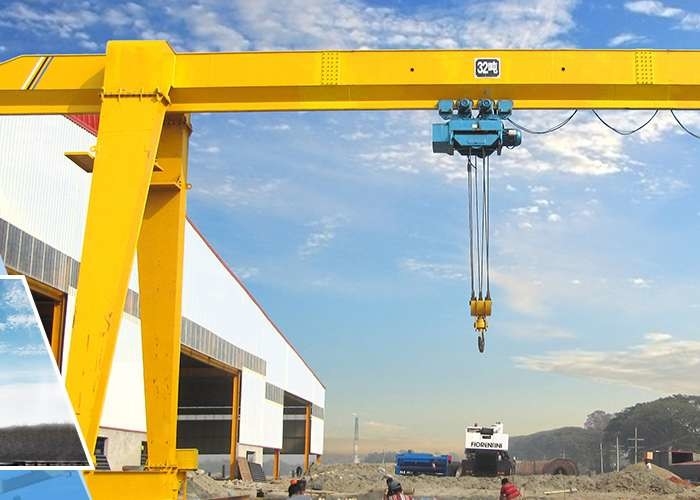

क्रेन तस्वीरें:
