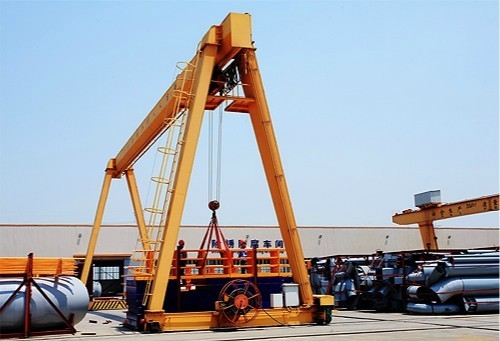

निर्माण के लिए पवन प्रतिरोधी 3T-32T इलेक्ट्रिक लहरा गैन्ट्री क्रेन

निर्माण उद्योग के लिए हुक के साथ इलेक्ट्रिक लहरा सिंगल गर्डर गैन्ट्री क्रेन

विवरण:

सिंगल गर्डर गैन्ट्री क्रेन में सरल संरचना, आसान स्थापना, हल्के वजन, अच्छी हवा प्रतिरोध की विशेषताएं हैं।मुख्य गर्डर ज्यादातर पूर्वाग्रह रेल बॉक्स प्रकार की संरचना है। इलेक्ट्रिक होइस्ट पोर्टल टाइप होइस्ट क्रेन और सीडी, एमडी और इतने प्रकार के मॉडल के इलेक्ट्रिक होइस्ट के आवश्यक उपयोग, एक प्रकार के मध्यम और छोटे पैमाने के होइस्ट क्रेन हैं जिनमें एक्सल को स्थानांतरित करना है , यह उपयुक्त उठाने की क्षमता 3t ~ 32t है, उपयुक्त अवधि 12 ~ 35 मीटर है, काम करने की स्थिति तापमान - 20 ℃ से + 40 ℃।

संरक्षा विशेषताएं:

वजन अधिभार संरक्षण उपकरण, उच्च गुणवत्ता वाले लंबे समय तक असर पॉलीयूरेथेन सामग्री बफर, क्रेन यात्रा सीमा स्विच, वोल्टेज कम सुरक्षा कार्य, आपातकालीन रोक प्रणाली, वर्तमान अधिभार संरक्षण प्रणाली और इतने पर!

तकनीकी विनिर्देश:

1. भारोत्तोलन तंत्र
- सिंगल गर्डर इलेक्ट्रिक होइस्ट
- एमडीजी एल टाइप: साइड माउंटेड होइस्ट विद क्रैब
2. संचालित बोगी और ग्राउंड एंड बीम
- जाली निकला हुआ पहिया
- कठोर वेल्डेड बॉक्स प्रकार बीम
- कॉम्पैक्ट लेआउट

3. मुख्य ग्रिडर और पैर
- मुख्य गर्डर और 4 पैर वेल्डेड बॉक्स प्रकार हैं
- सामग्री: Q235B या Q355B की उच्च गुणवत्ता वाला कार्बन स्टील
- मुख्य गर्डर को स्ट्रेंथ बोल्ट से जोड़ा जाता है।
- एक्स रे या अल्ट्रासोनिक परीक्षा द्वारा परीक्षण किए गए वेल्ड संयुक्त;
- डिज़ाइन किया गया विक्षेपण≤1/800 अवधि का
4. नियंत्रण
- केबिन नियंत्रण
- लटकन नियंत्रण
- वायरलेस नियंत्रण
5. विद्युत भागों
- कंडक्टर बिजली की आपूर्ति
- सभी क्रेन गति स्वतंत्र हैं और उन्हें एक साथ चलाया जा सकता है।
- सुरक्षा डिग्री IP55
- घटकों को रखरखाव के अनुकूल तरीके से रखा गया है, और पूरा लेआउट अच्छी सुरक्षा प्रदान करता है
- गैल्वनाइज्ड सी-ट्रैक में चलने वाले केबल ट्रॉलियों के लिए तय केबल सैडल्स पर फेस्टून केबल्स को निलंबित कर दिया जाता है।
6. चित्रकारी
- यांत्रिक शॉट ब्लास्टिंग Sa2.5 . द्वारा जंग हटाने के माध्यम से जंग संरक्षण
- एपॉक्सी 30 माइक्रोन कोटिंग की पहली परत
- कोटिंग की दूसरी परत एपॉक्सी 30 माइक्रोन
- पॉलीयूरेथेन 40 माइक्रोन की कोटिंग की तीसरी परत
- औसत मोटाई: लगभग 100 माइक्रोन
-रंग: आवश्यकता के अनुसार लाल या नारंगी

कैसे चुने:

1. गैन्ट्री क्रेन का चयन
सामान्य गैन्ट्री क्रेन के लिए GB/T14406-1993 और GB5905-86 के प्रासंगिक नियमों का पालन करें।
सामान्य परिस्थितियों में, उठाने की क्षमता 50 टन से कम है, अवधि 35 मीटर से कम है, और उपयोग के लिए कोई विशेष आवश्यकता नहीं है, एकल मुख्य बीम प्रकार का चयन किया जाना चाहिए।यदि गैन्ट्री लेग की चौड़ाई बड़ी होने की आवश्यकता है, काम करने की गति अधिक है, या भारी और लंबे टुकड़े अक्सर उठाए जाते हैं, तो डबल-गर्डर गैन्ट्री क्रेन का चयन किया जाना चाहिए।

2. अवधि और ब्रैकट लंबाई
गैन्ट्री क्रेन की अवधि क्रेन की गुणवत्ता को प्रभावित करने वाला एक महत्वपूर्ण कारक है।चयन में, उपकरण उपयोग की शर्तों को पूरा करने और अवधि श्रृंखला मानकों को पूरा करने के आधार पर अवधि को कम किया जाना चाहिए।

3. व्हीलबेस निर्धारित करने का सिद्धांत
(ए) यह क्रेन ट्रैक की दिशा में गैन्ट्री की स्थिरता आवश्यकताओं को पूरा कर सकता है;
(बी) माल के समग्र आयाम आउटरिगर के फ्लैट स्टील फ्रेम से आसानी से गुजरने में सक्षम होना चाहिए;
(सी) ध्यान दें कि व्हीलबेस बी स्पैन एस के समानुपाती है। आम तौर पर, व्हीलबेस बी = (1 / 4-1 / 6) एस।

4. गैन्ट्री क्रेन रिक्ति का आकार निर्धारित किया जाता है
काम के दौरान, गैन्ट्री क्रेन के बाहरी आयामों और यार्ड में माल और परिवहन वाहनों के पारित होने के बीच एक निश्चित मात्रा में जगह होनी चाहिए ताकि लोडिंग और अनलोडिंग संचालन को सुविधाजनक बनाया जा सके।स्पैन के भीतर लोडिंग और अनलोडिंग करते समय, सामान्य परिवहन वाहन को डोर लेग से 0.7 मीटर से अधिक की दूरी रखनी चाहिए।जब स्प्रेडर काम नहीं कर रहा है, तो परिवहन वाहन से 0.5 मीटर से अधिक की दूरी होनी चाहिए, और जब सामान दरवाजे के पैरों से गुजरता है, तो 0.5 मीटर से अधिक की दूरी होनी चाहिए।
