स्वनिर्धारित एमएच मॉडल 16 टन स्टील सिंगल गर्डर गोलियत गैन्ट्री क्रेन का शुभारंभ

स्वनिर्धारित एमएच मॉडल 16 टन स्टील सिंगल गर्डर गोलियत गैन्ट्री क्रेन का शुभारंभ

विवरण:

गैन्ट्री क्रेन एक पुल-प्रकार की क्रेन है जिसमें पुल को दोनों तरफ आउटरिगर द्वारा ग्राउंड ट्रैक पर सहारा दिया जाता है।संरचनात्मक रूप से, इसमें एक गैन्ट्री, एक गाड़ी चलाने की व्यवस्था, एक उत्थापन ट्रॉली और बिजली के पुर्जे होते हैं।कुछ गैन्ट्री क्रेन में केवल एक तरफ आउटरिगर होते हैं, और दूसरी तरफ वर्कशॉप या ट्रेस्टल पर समर्थित होता है, जिसे सेमी-गैन्ट्री क्रेन कहा जाता है।गैन्ट्री क्रेन के ऊपरी पुल फ्रेम (मुख्य बीम और अंत बीम सहित), आउटरिगर, निचले बीम और अन्य भागों की रचना की जाती है।क्रेन की कार्य सीमा का विस्तार करने के लिए, मुख्य बीम आउटरिगर से परे एक या दोनों तरफ एक ब्रैकट बनाने के लिए विस्तारित हो सकता है।जिब के साथ उत्थापन ट्रॉली का उपयोग जिब की पिच और रोटेशन के माध्यम से क्रेन की परिचालन सीमा का विस्तार करने के लिए भी किया जा सकता है।

1. भारोत्तोलन तंत्र
- सिंगल गर्डर इलेक्ट्रिक होइस्ट
- एमडीजी एल टाइप: साइड माउंटेड होइस्ट विद क्रैब
2. संचालित बोगी और ग्राउंड एंड बीम
- जाली निकला हुआ पहिया
- कठोर वेल्डेड बॉक्स प्रकार बीम
- कॉम्पैक्ट लेआउट

3. मुख्य ग्रिडर और पैर
- मुख्य गर्डर और 4 पैर वेल्डेड बॉक्स प्रकार हैं
- सामग्री: Q235B या Q355B की उच्च गुणवत्ता वाला कार्बन स्टील
- मुख्य गर्डर को स्ट्रेंथ बोल्ट से जोड़ा जाता है।
- एक्स रे या अल्ट्रासोनिक परीक्षा द्वारा परीक्षण किए गए वेल्ड संयुक्त;
- डिज़ाइन किया गया विक्षेपण≤1/800 अवधि का
4. नियंत्रण
- केबिन नियंत्रण
- लटकन नियंत्रण
- वायरलेस नियंत्रण
5. विद्युत भागों
- कंडक्टर बिजली की आपूर्ति
- सभी क्रेन गति स्वतंत्र हैं और उन्हें एक साथ चलाया जा सकता है।
- सुरक्षा डिग्री IP55
- घटकों को रखरखाव के अनुकूल तरीके से रखा गया है, और पूरा लेआउट अच्छी सुरक्षा प्रदान करता है
- गैल्वनाइज्ड सी-ट्रैक में चलने वाले केबल ट्रॉलियों के लिए तय केबल सैडल्स पर फेस्टून केबल्स को निलंबित कर दिया जाता है।
6. चित्रकारी
- यांत्रिक शॉट ब्लास्टिंग Sa2.5 . द्वारा जंग हटाने के माध्यम से जंग संरक्षण
- एपॉक्सी 30 माइक्रोन कोटिंग की पहली परत
- कोटिंग की दूसरी परत एपॉक्सी 30 माइक्रोन
- पॉलीयूरेथेन 40 माइक्रोन की कोटिंग की तीसरी परत
- औसत मोटाई: लगभग 100 माइक्रोन
-रंग: आवश्यकता के अनुसार लाल या नारंगी

तकनीकी विनिर्देश:

सुरक्षा विशेषताएं:

वजन अधिभार संरक्षण उपकरण, उच्च गुणवत्ता वाले लंबे समय तक असर पॉलीयूरेथेन सामग्री बफर, क्रेन यात्रा सीमा स्विच, वोल्टेज कम सुरक्षा फ़ंक्शन, आपातकालीन रोक प्रणाली, वर्तमान अधिभार संरक्षण प्रणाली और इतने पर!

आवेदन पत्र:

गर्म बिक्री सिंगल गर्डर गैन्ट्री क्रेन विनिर्देशों को व्यापक रूप से आउटडोर में लोडिंग और अनलोडिंग कार्य करने के लिए लागू किया जाता है।ऐसा
सामग्री स्टॉक क्षेत्र, सीमेंट संयंत्र, ग्रेनाइट उद्योग, निर्माण उद्योग और इंजीनियरिंग उद्योग आदि के रूप में।

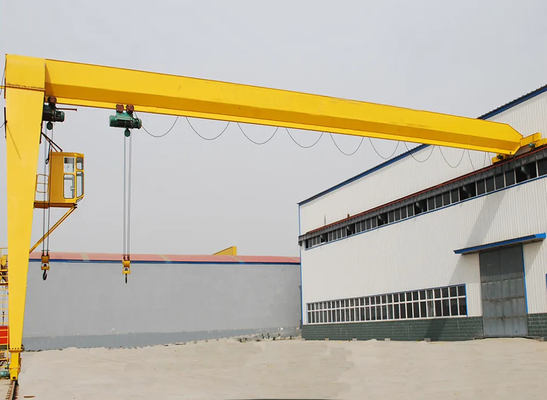

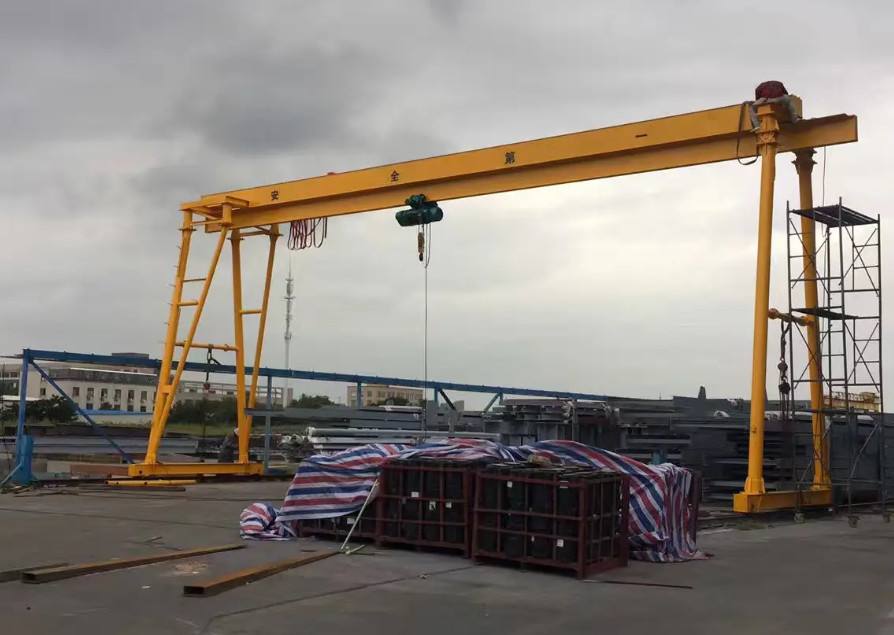

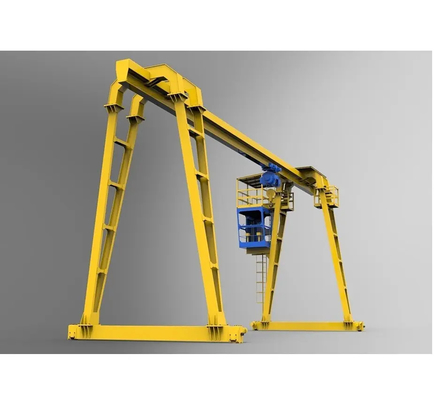

क्रेन तस्वीरें:
